Informazioni di Base.
Posizione
Uso pubblico
Numero di Interfacce di Ricarica
Una pila con una carica
Modalità di avvio
RFID Autentico
grado di protezione
ip54
temp. di esercizio
da -30 c a 70 c.
tensione di ingresso
380V(+/-20%)
assistenza post-vendita
supporto on line
tipo
stazione di ricarica ev veloce
certificazione
ce, iso
garanzia
12 mesi
Pacchetto di Trasporto
custodia in legno
Specifiche
700*400*1870
Marchio
tonale
Origine
Repubblica Popolare Cinese
Codice SA
8504401999
Capacità di Produzione
100 set / mese
Descrizione del Prodotto
Questo prodotto è CCS, chademo, pila di ricarica rapida integrata in CA, utilizzata principalmente per la ricarica di veicoli elettrici standard europei e giapponesi. Il prodotto ha le funzioni di protezione della carica, ricarica della carta, ricarica della scansione dei codici, pagamento mobile, monitoraggio della rete, aggiornamento remoto e così via. Questo prodotto adotta il principio della progettazione industriale, facile da installare e da implementare, e ha il seguente design innovativo:
1) il consumo energetico in standby del dispositivo è basso e l'alimentazione del modulo di ricarica viene interrotta automaticamente quando non è in corso la ricarica dell'auto.
2) vengono adottate la tecnologia di alimentazione a commutazione risonante di tipo a doppia ansa di tipo a tensione risonante leader del settore e la tecnologia di correzione del fattore di potenza medio trifase per l'elettricità.
3) il grado di protezione dell'intera macchina è IP54. È resistente alla polvere e impermeabile e può essere utilizzato e mantenuto in sicurezza all'aperto.
4) l'apparecchiatura segue rigorosamente il principio del design modulare e i router 10m / 100M Ethernet e 3G / 4G sono collegati alle funzioni cablate o cablate. Ha i vantaggi di un volume ridotto, di un peso ridotto, di un'elevata efficienza e di un'elevata affidabilità.
Introduzione all'azienda
Tonhe è un'azienda ad alta tecnologia specializzata nell'innovazione tecnologica, di prodotto e di gestione nell'industria elettronica di potenza, e nella ricerca e sviluppo, produzione, vendita, funzionamento e assistenza di moduli di carica EV e punti di ricarica rapida e prodotti correlati, fornendo ai clienti soluzioni di sistema per il settore energetico.
Tonhe è stato fondato in 1998 ed è stato elencato in 2015 con il codice 300491.
Centro di produzione
Centro di test
18m³ laboratorio per alte e basse temperature
Camera Anechonic progettata e incaricata di costruire dalla Germania FARNKONIA, meeting Requisiti dei luoghi di prova di CISPR22/CISPR24, IEC61000-4-3, ISO 11452-2, ISO 11452-4, GJB151A/GJB152B
Sala di test: Alimentatore CA di programmazione, carico elettronico CC, analizzatore della qualità dell'alimentazione, alimentatore CA regolabile da 300 KVA e così via.
Progetto stazione di carica EV
Utilizzato in ambiente di spedizione in Tailand
1) il consumo energetico in standby del dispositivo è basso e l'alimentazione del modulo di ricarica viene interrotta automaticamente quando non è in corso la ricarica dell'auto.
2) vengono adottate la tecnologia di alimentazione a commutazione risonante di tipo a doppia ansa di tipo a tensione risonante leader del settore e la tecnologia di correzione del fattore di potenza medio trifase per l'elettricità.
3) il grado di protezione dell'intera macchina è IP54. È resistente alla polvere e impermeabile e può essere utilizzato e mantenuto in sicurezza all'aperto.
4) l'apparecchiatura segue rigorosamente il principio del design modulare e i router 10m / 100M Ethernet e 3G / 4G sono collegati alle funzioni cablate o cablate. Ha i vantaggi di un volume ridotto, di un peso ridotto, di un'elevata efficienza e di un'elevata affidabilità.
| Specifiche | Modello | THGZQW-CCS100KW | ||
| Ingresso nominale CA | Fasi/linee | Trifase+ neutro + PE | ||
| Tensione | 352~456 V CA | |||
| Frequenza | 45 Hz | |||
| connettore | CCS 2 CHADEMO GBT AC | |||
| Uscita | Potenza | 40 kW | ||
| Tensione | 200 V CC | |||
| Corrente | Uscita pistola singola massima 200 A. | |||
| Scatola di collegamento | Caso C | |||
| Lunghezza cavo | 5 m. | |||
| Parametro elettro | Fattore di potenza | ≥0.99 | ||
| Valore THD | ≤5% | |||
| Precisione della tensione stabile | ≤±0.5% | |||
| Precisione di corrente stabile | ≤±1% | |||
| Efficienza | ≥94% | |||
| Progettazione di strutture | Materiale dell'alloggiamento | Corpo in acciaio zincato, pannello acrilico | ||
| Numero modulo | 6*20 KW | |||
| Metodo di installazione | Installazione verticale del terreno | |||
| Indicatore LED | Colore verde/giallo/rosso per diversi stati | |||
| Display | Un touch screen a colori da 7" leggibile dalla luce diurna | |||
| Pulsante di arresto di emergenza | Sì | |||
| Metodo di pagamento | Scheda RFID, APP per telefono con backend, caricamento scansione codice APP mobile, ricarica scheda, ecc. | |||
| Comunicazione | Caricabatterie, v.s. EV | PLC | ||
| Caricabatterie, v.s. Back-end | Comunicazione Ethernet/GPRS/4G | |||
| Protocollo di comunicazione | OCPP1.6 | |||
| Ambientale in dex | Temperatura di esercizio | -30ºC ~ + 55ºC | ||
| Umidità di lavoro | 5% ~ 95% senza condensa | |||
| Altitudine di lavoro | ≤2000 m. | |||
| Grado di protezione | IP54 | |||
| Sito di applicazione | Interno/esterno | |||
| Metodo di raffreddamento | Il raffreddamento della ventola | |||
| Protezione della sicurezza | Protezione multipla | Protezione da sovratensione/sottotensione, protezione da sovraccarico, protezione da cortocircuito, Protezione da sovratemperatura/sottotemperatura, protezione da messa a terra, protezione da sovratensioni, protezione da perdite | ||
| Garanzia | 1 anno | |||
| Informazioni sul pacchetto | Dimensioni prodotto(L*P*H) | 800*550*2000 mm | ||
| Peso netto | 300 kg | |||
| Imballaggio esterno | Custodia in legno | |||
Introduzione all'azienda
Tonhe è un'azienda ad alta tecnologia specializzata nell'innovazione tecnologica, di prodotto e di gestione nell'industria elettronica di potenza, e nella ricerca e sviluppo, produzione, vendita, funzionamento e assistenza di moduli di carica EV e punti di ricarica rapida e prodotti correlati, fornendo ai clienti soluzioni di sistema per il settore energetico.
Tonhe è stato fondato in 1998 ed è stato elencato in 2015 con il codice 300491.
Centro di produzione
Centro di test
18m³ laboratorio per alte e basse temperature
Camera Anechonic progettata e incaricata di costruire dalla Germania FARNKONIA, meeting Requisiti dei luoghi di prova di CISPR22/CISPR24, IEC61000-4-3, ISO 11452-2, ISO 11452-4, GJB151A/GJB152B
Sala di test: Alimentatore CA di programmazione, carico elettronico CC, analizzatore della qualità dell'alimentazione, alimentatore CA regolabile da 300 KVA e così via.
Progetto stazione di carica EV
Stazione di ricarica di San Pietroburgo

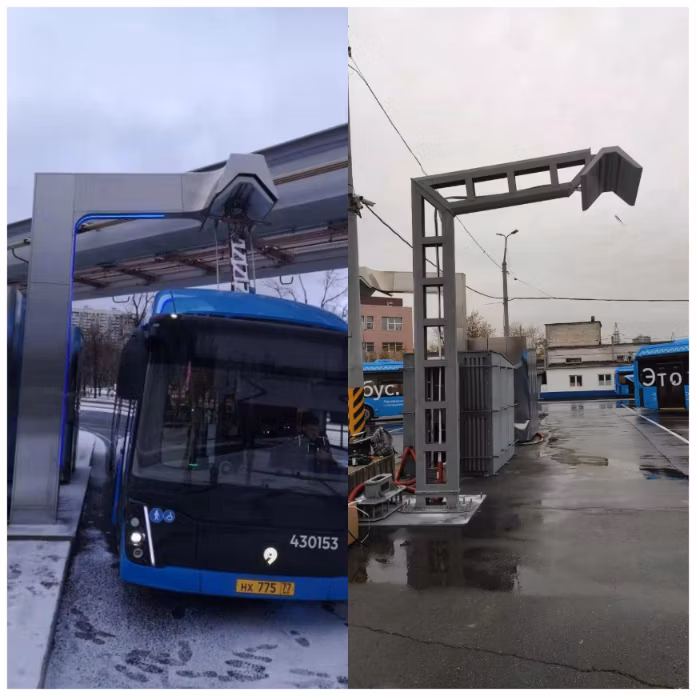

Stazione degli autobus di Mosca
Utilizzato in ambiente di spedizione in Tailand
